■ ミラクリオン Miracle ion 銀銅イオン 殺菌 殺藻 装置

　銀 銅 イオン 発生装置 は米国の航空宇宙局（NASA）においてアポロ有人衛星プロジェクトの一環として開発され、
　その技術（オリゴナミー効果）が民間にスピンオフ（技術移転）された技術を応用しています。

new-mi

Mi-25コントローラ　Ag/Cu（銀・銅合金）電極　と
NC（50Ax50A ナイロンコーティング鋼管）電極ユニット

　銀 銅 イオン 発生装置 ミラクリオン は,
　銅と銀の特殊な合金製の電極を、水中で電気分解して溶出させ、殺菌・殺藻と予防をするシステムです．
　配管の一部に、銅 銀 の特殊な合金電極（消耗品：凡そ1年）の入った電極ユニットを取り付けるだけですので、
　設置場所も取らずに工事も簡単で、凡そ1日で終わります．


　■ 銀イオン 銅イオン の働き

　銀 銅 イオンの
　◎ 水は：
　　 いつも透明でクリアーな水を維持します．

　◎ プールは：
　　 塩素臭や刺激、設備の腐食等の塩素弊害やトリハロメタンを軽減して殺菌状態を長時間維持ます．

　◎ 水景施設は：
　　 藻やアオコの発生を予防して保守・管理作業を軽減します．
　　 藻が発生している場合、浮遊している藻は死んで沈殿します．
　　 付着している藻は死んで剥離します．
　　 但し、死んだ藻は沈殿してヘドロ状になってバリアーとなり弱った藻のすみかとなるために、水は澄んでいても
　　 適時水底の清掃が必要です．

　■ ミラクリオン 構成部

　◎ コントローラ（電源部）：
　　 ミラクリオンのコントローラは高度なマイコンを搭載し、パルス出力電流を制 御しています。
　　 出力の設定は、カッパーテストキットで銅イオン濃度を測定し、適正な値になるようにダイヤルを回して、出力
　　 電流を設定するだけです。
　　 設定電流と実際の出力電流をディスプレイ表示させ、出力の極性を一定時間後に反転させて電極の片減りを防いで
　　 います。
　　 この極性反転を、発光ダイオードで表示します。

　◎ 電極ユニット（フランジ付き加工管）：
　　 基本はナイロンコーティング鋼管
　　 電極を収納する電極ユニット部は、耐圧10Kgの鋼管に内外とも白いナイロンコーティングをした「Ｔ-管」で、
　　 ヘッド部分にフランジに取り付けられた電極を固定しています。
　　 オプションとして、塩ビ（ PVC ）加工管も用意しています。

　◎ 電極：電極は消耗品です
　　 電極は基本的に銅と銀の合金で、各機種毎に寿命を凡そ1年で設計してあります。
　　 又、機種毎に電極の使用枚数が変わり、電極ユニットの口径と数も変わります。
　　 用途によっては、銅のみ、銀のみ、或いはステンレス、他合金などにすることが出来ます。
　　 殺菌・殺藻と予防を目的とする場合は銅と銀の合金電極を、殺藻のみを目的とする場合は銅のみの電極を
　　 用意しています。
　　 電極の材質を替えることにより、各種水質浄化装置に応用できます

new-E new_old-E
Mi-25の新品 の 銅・銀電極    使用前の電極と消耗した電極の比較写真です．

　■ ミラクリオン モデル

機種 対応保水量 電極ユニット 消費電力
Mi-10 10t 50A x 1 100V / 18W
Mi-25 25t 50A x 1 100V / 30W
Mi-50 50t 50A x 2 100V / 50W
Mi-75 75t 100A x 1 100V / 60W
Mi-100 100t 100A x 1 100V / 80W
Mi-175 175t 100A x 1 100V / 120W
Mi-250 250t 100A x 1 100V / 170W
Mi-350 350t 100A x 2 100V / 220W
Mi-500 500t 100A x 2 100V / 300W

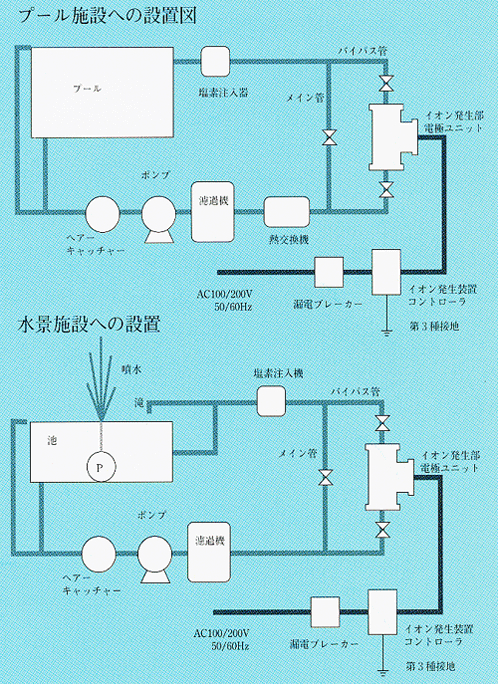

　■ ミラクリオン 設置図

flow

　■ ミラクリオン Miracle ion 製造・販売 終了

おかげさまで「ミラクリオン」は、2012年12月末日受注品を最後に製造を終了致しました．
長年ご愛顧頂きました皆様に御礼申し上げます．
また、これまで培ってきた技術・ノウハウは今後の新しい製品に生かしてゆきます．
さらに、今後も消耗電極の供給とメンテナンスは今後とも続けて参ります．

　■ ミラクリオン 設置例

set1 set2 set4 set3
